FTP : modèle ftp

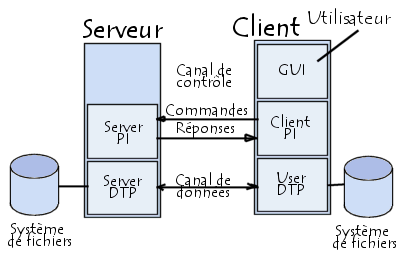

Lors d'une connexion FTP, deux canaux de transmission sont ouverts :

• Un canal pour les commandes (canal de contrôle)
• Un canal pour les données

Ainsi, le client comme le serveur possède deux processus permettant de gérer ces deux types d'information :

• le DTP (Data Transfer Process) est le processus chargé d'établir la connexion et de gérer le canal de données. Le DTP côté serveur est appelé SERVER-DTP, le DTP côté client est appelé USER-DTP
• le PI (Protocol Interpreter) est l'interpréteur de protocole permettant de commander le DTP à l'aide des commandes reçues sur le canal de contrôle. Il est différent sur le client et sur le serveur :
  • Le SERVER-PI est chargé d'écouter les commandes provenant d'un USER-PI sur le canal de contrôle sur un port donné, d'établir la connexion pour le canal de contrôle, de recevoir sur celui-ci les commandes FTP de l'USER-PI, d'y répondre et de piloter le SERVER-DTP
  • Le USER-PI est chargé d'établir la connexion avec le serveur FTP, d'envoyer les commandes FTP, de recevoir les réponses du SERVER-PI et de contrôler le USER-DTP si besoin

Lors de la connexion d'un client FTP à un serveur FTP, le USER-PI initie la connexion au serveur selon le protocole Telnet. Le client envoie des commandes FTP au serveur, ce dernier les interprête, pilote son DTP, puis renvoie une réponse standard. Lorsque la connexion est établie, le serveur-PI donne le port sur lequel les données seront envoyées au Client DTP. Le client DTP écoute alors sur le port spécifié les données en provenance du serveur.

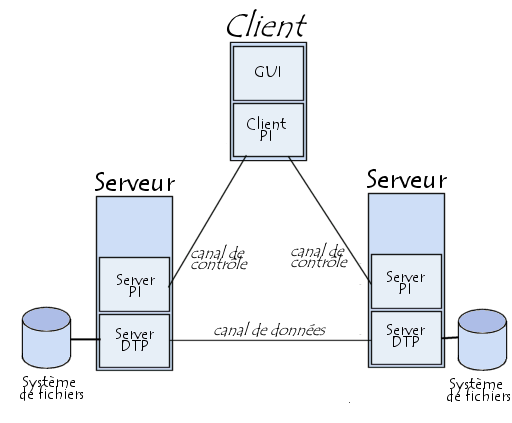

Il est important de remarquer que, les ports de contrôle et de données étant des canaux séparés, il est possible d'envoyer les commandes à partir d'une machine et de recevoir les données sur une autre. Ainsi, il est par exemple possible de transférer des données entre deux serveurs FTP en passant par un client pour envoyer les instructions de contrôle et en transférant les informations entre deux processus serveurs connectés sur le bon port.

Dans cette configuration, le protocole impose que les canaux de contrôle restent ouverts pendant tout le transfert de données. Ainsi un serveur peut arrêter une transmission si le canal de contrôle est coupé lors de la transmission.
